| Tempat asal: | Cina |
|---|---|
| Nama merek: | Saibo |
| Nomor model: | YX54-342 |
| Kuantitas min Order: | 1 set |
| Kemasan rincian: | Cocok untuk pengiriman laut |
| Waktu pengiriman: | 60 hari kerja setelah menerima setoran |
| Menyediakan kemampuan: | Negosiasi |
| Main Power: | 7.5kw servo motor | Hydraulic power: | 15kw |
|---|---|---|---|
| Steel thickness: | 0.4-0.6mm | Station: | 11 stations+4 stations of side rollers |
| Decoiler: | 3T hydraulic decoiler | Machine structure: | Wire electrode cutting |
| Machine frame: | 350H beam welding | Drive: | by gear box |
| Line speed: | About 6m/min | Diameter of shaft: | 76mm |
| Cahaya Tinggi: | 7.5kw crest cap roll forming machine,6m/Min Ridge Cap Roll Forming Machine,Servo Drive capping roll forming machine |
||
Data teknis dari mesin roll forming cap ridge
Mesin pembentuk cap ridge untuk membuat cap ridge yang cocok untuk atap lembaran baja.
Berikut adalah beberapa mesin ridge populer untuk referensi Anda,berhenti untuk mesin pemotong,Kecepatan kerja sekitar 2-4m/menit.
Ridge standar dengan kaki datar, yang perlu memotong kaki sesuai atap trapezoidal lembaran selama pemasangan/
Rumput khusus yang dipotong sesuai dengan lembaran trapezoidal atap,yang dapat dengan mudah dipasang pada atap tanpa potongan further selama pemasangan, yang meningkatkan efisiensi kerja sangat, dan cocok dengan lembaran atap untuk tahan air.
Mesin pembentuk topi teluk Saibo termasuk decoiler manual 3 ton, mesin pembentuk dengan pemotongan pos, pengontrol PLC, stasiun hidrolik, meja lari.Sistem kontrol Mitsubishi atau Siemensmemungkinkan Anda user-friendly, Anda hanya memasukkan panjang dan potongan, roll forming machine akan bekerja secara otomatis.
1Profil untuk referensi
2. Spesifikasi bahan
| Tidak. | Spesifikasi bahan | |
1
| Bahan yang Cocok | PPGI |
2
| Lebar bahan baku | 403mm |
| 3 | Ketebalan | 0.4-0.6mm |
3. Parameter Detail Mesin
| 1 | Rbahan oller | permukaan berlapis krom ASTM1045 dengan krom |
| 2 | Stasiun rol | 7 stasiun + 4 stasiun rol sisi |
| 3 | Diameter poros | ¢ 65mm material: 40CR dengan tempering |
| 4 | Struktur mesin | Pemotongan elektroda kawat |
| 5 | Kerangka mesin | Pengelasan balok 350H |
| 6 | Mode makan | dengan manual |
| 7 | Motor utama | 7.5kw servo motor |
| 8 | Daya hidrolik | 15kw |
| 9 | Bahan cetakan pers | Kekerasan Cr12, 58-62 HRC |
| 10 | Bahan dari pisau dan cetakan pers | Kekerasan Cr12, 58-62 HRC |
| 11 | Sistem pemotongan | pemotongan tiang hidraulik |
| 12 | Bahan yang cocok | Baja warna, 0,4-0,6mm |
| 13 | Sistem penggerak | dengan gearbox |
| 14 | Tegangan | 380V, 50HZ, 3P |
4Foto untuk referensi
5. Pemeliharaan dan keselamatan
1Harus ada kawat tanah yang terhubung secara independen ke tanah.
2- Bersihkan semua komponen listrik.
3Jangan buka pintu kotak listrik kecuali untuk membersihkan dan menyesuaikan.
4Saat melakukan pembersihan bulanan, periksa kondisi isolasi dan koneksi dari setiap komponen listrik.
5. Mesin: 380V/50HZ, bagian operasi: AC24V, Silakan lihat gambar prinsip listrik dan tabel untuk pemeliharaan.
6. Jangan mengubah parameter sistem kecuali operator yang mengkhususkan diri dalam mengendalikan sistem
.
7. Jika sistem tidak berfungsi dengan baik, tolong hubungi teknisi khusus atau tukang listrik untuk perawatan.

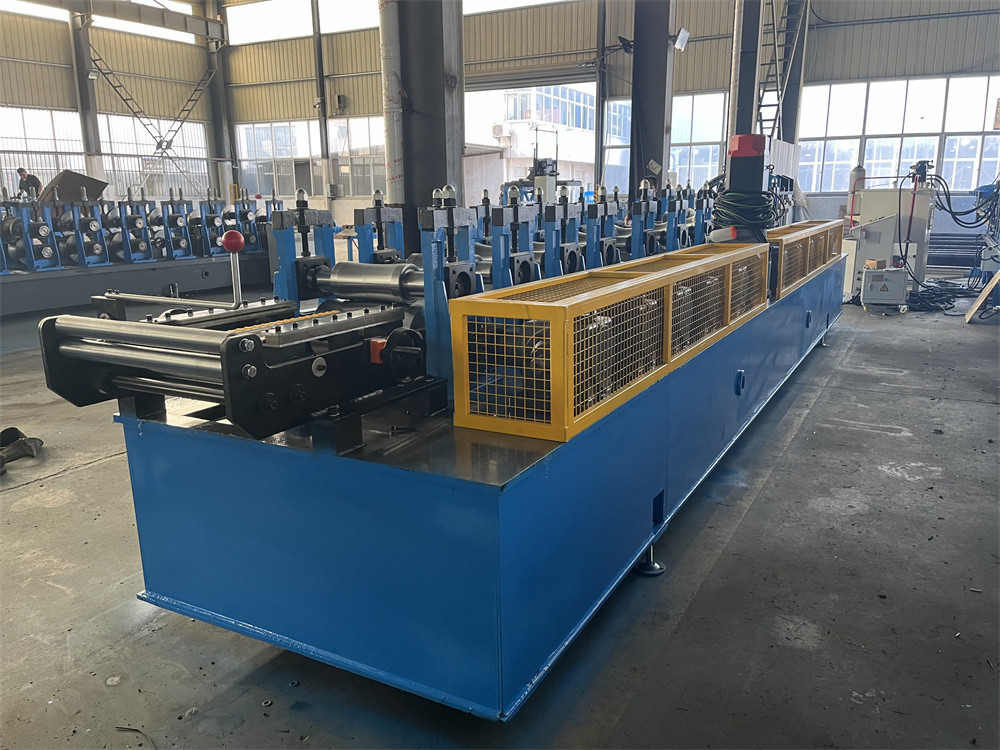

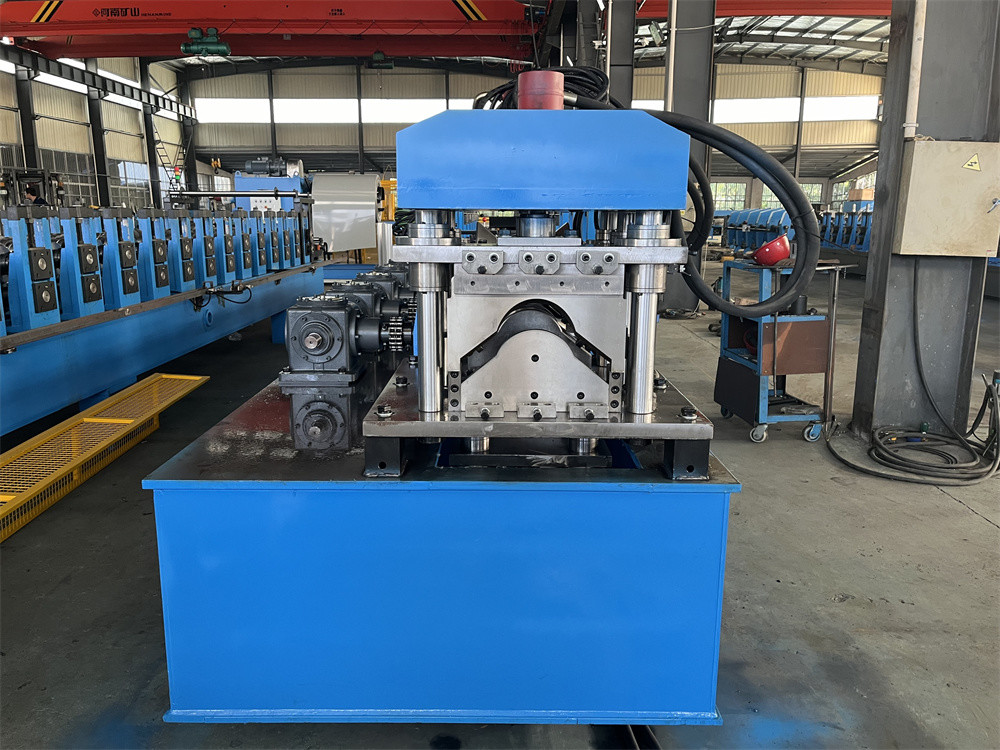

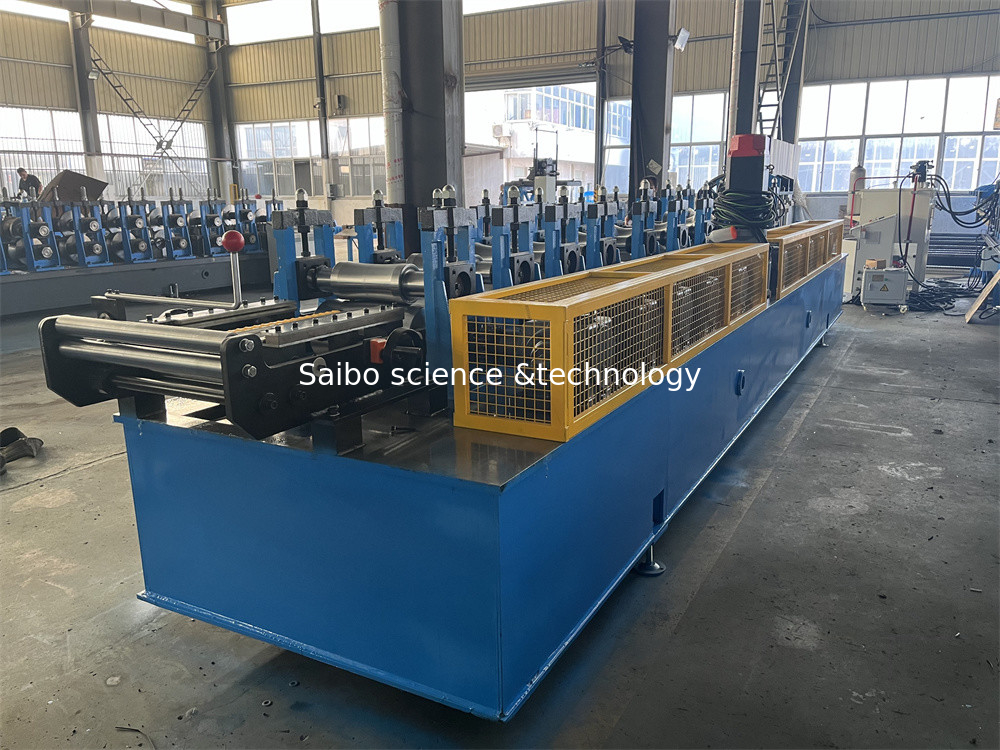

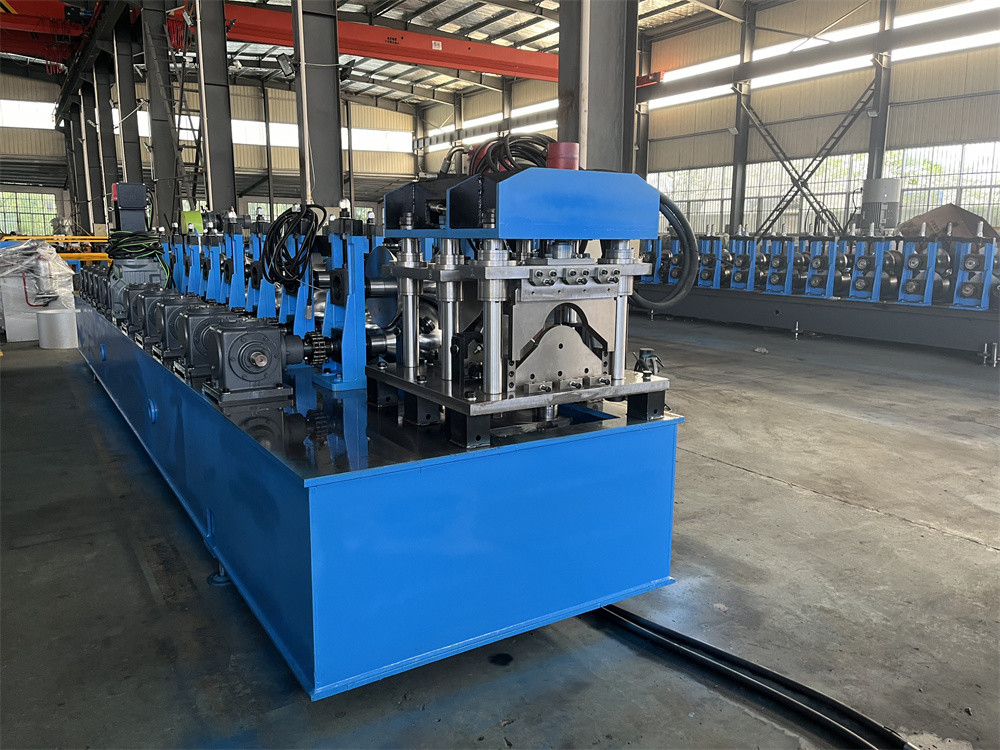

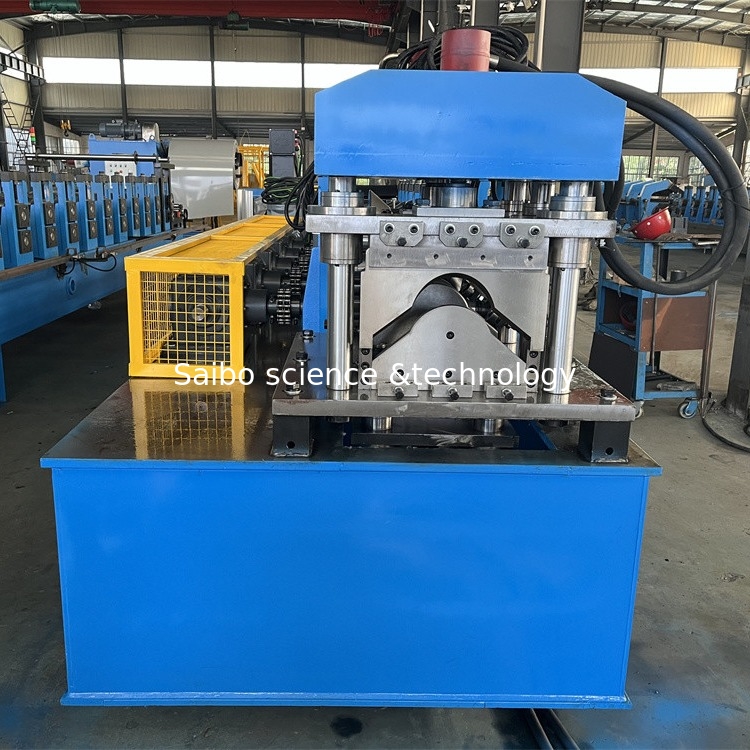

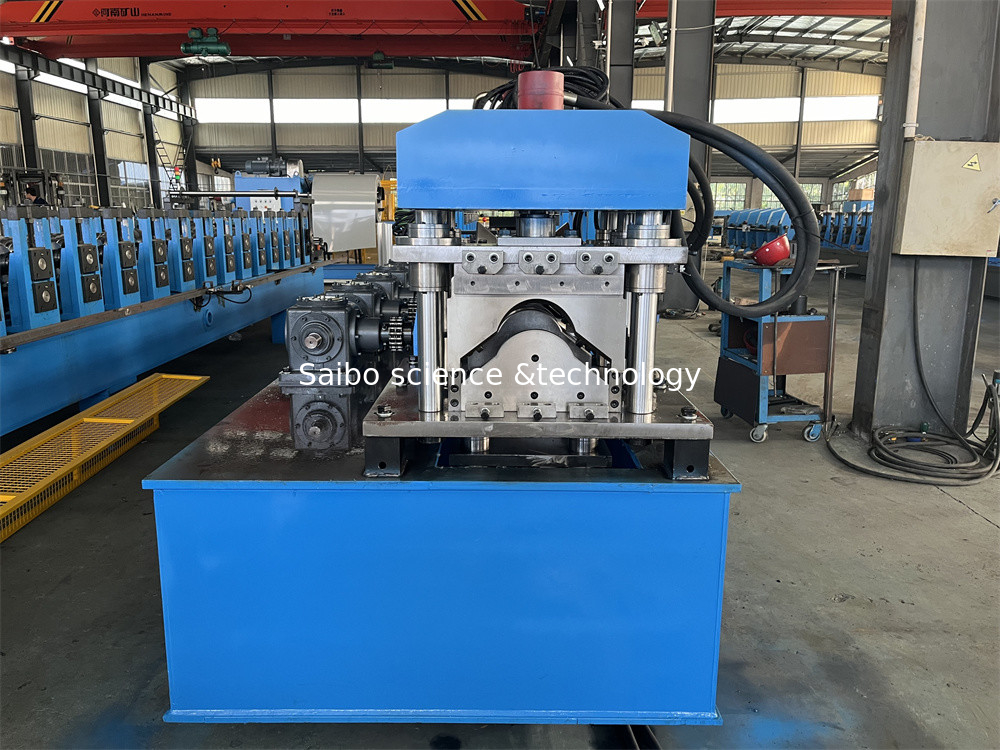

6Gambar mesin untuk referensi Anda:
