| Tempat asal: | Cina |
|---|---|
| Nama merek: | Saibo |
| Sertifikasi: | CE/ISO |
| Nomor model: | YX15-1170 |
| Kuantitas min Order: | 1 set |
| Harga: | negotiation |
| Kemasan rincian: | Cocok untuk pengiriman laut |
| Waktu pengiriman: | 90 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 300 set per tahun |
| Nama produk: | Mesin pembuat gulungan gorong-gorong | Daya Utama: | 45KW *2 |
|---|---|---|---|
| Kekuatan hidrolik: | 30kw | Stasiun: | Sekitar 26 stasiun |
| Bahan rol: | Gcr15 dengan perawatan krom | Menyetir: | Dengan kotak persneling |
| Decoiler: | Hidrolik 15T dengan mobil koil | Lacak kekuatan servo yang meninju: | 5.5kw |
| Diameter poros: | 155mm bertubuh penuh | Kecepatan pembentukan: | 0-12 m/mnt |
| Menyoroti: | Silo Membuat Mesin Membentuk Gulung,4mm Drain Culvert Roll Forming Machine,Mesin pembentuk gulung alat melengkung lengkungan |
||
Otomatis Silo Roll Forming Machine dengan Gear dengan Sistem Pemotongan Hidraulik
1Spesifikasi utama:
| Tidak. | Spesifikasi bahan | |
1 | Bahan yang Cocok | GI, MS,Q345 |
2 | Lebar bahan baku | Berdasarkan ukuran purlin. |
| 3 | Ketebalan | 2.0-4.0mm |
2. Bagan Aliran Proses
Decoiler hidraulik Perangkat kepala sekop ((Pengisian tambahan + Penglevelan) Pre Cutting Roll Forming Machine Slitting & Waste Wire Collecting Servo Movable Punching Hydraulic Cutting Stacker
3. Spesifikasi komponen
| 1 Uncoiler | ||
| Fungsi | Untuk membuka strip dan mempertahankan tegangan belakang yang diperlukan selama rolling pass pertama. | |
| Termasuk | Dilengkapi dengan lengan pendukung hidrolik, hidrolik otomatis | |
| Kapasitas muatan | Max.15 ton | |
| Nomor Mandrel | 1 mandrel | |
| 2 Mesin pembentuk | |
| 1)Perangkat kepala sekop | |
| Fungsi | Digunakan untuk membuka kepala kumparan baja, meluruskan bagian lentur dan membuat kepala pelat masuk ke roller jepit dengan lancar |
| Perataan | Total 5 gulungan, 2 gulungan atas, dan 3 gulungan bawah |
| Bahan roll leveling | 40CR, HCR50 |
| 2) Pra pemotongan | |
| Fungsi | Pemotongan datar sebelum pembentukan gulung, digunakan untuk mengganti gulungan |
| Bahan pisau | Kekerasan D2, 58-62 HRC |
| 3) Pembentukan gulung utama | |
| Membentuk stand | Tentang26stasiun |
| Bingkai utama | Pengelasan seluruh balok |
| Bahan rol | Gcr15 Penghapusan HRC58-62 derajat, keseluruhan akhir memutar |
| Diameter poros | Poros atas: Φ155mm dengan badan penuh |
| Bahan poros | 40CR, dengan pemadam dan tempering |
| Mengemudi | Dengan kotak gigi untuk setiap stasiun pembentuk |
| Kecepatan pembentukan | 0-12m/menit; Ini harus dikendalikan oleh operator, dapat diatur pada kotak kontrol. |
| Motor pembentuk | 45KW*2Motor AC |
| 3Servo Movable Punching | |
| Fungsi | Profil tusukan ke posisi yang ditentukan. |
| Pengeboran setelah dibentuk | Punch lembaran setelah roll membentuk ke panjang yang diperlukan |
| Gerakan pukulan | Mesin utama tidak akan berhenti saat menumbuk, menumbuk terbang oleh 11KW servo motor |
| Bahan cetakan pukulan | D2 dengan pengolahan panas 58-60° |
| 4Sistem pemotongan hidraulik | |
| Fungsi | Potong profil ke panjang yang ditentukan. |
| Pemotongan setelah dibentuk | Potong lembaran setelah roll membentuk ke panjang yang diperlukan |
| Gerakan pemotongan | Mesin utama akan berhenti saat memotong |
| Bahan pisau | D2 dengan pengolahan panas 58-60° |
| 5 . stacker | |
| Fungsi | Menerima produk akhir, ketinggian dapat diatur oleh hidrolik |
| Ukuran | 3m (panjang) * 1,5m (lebar) |

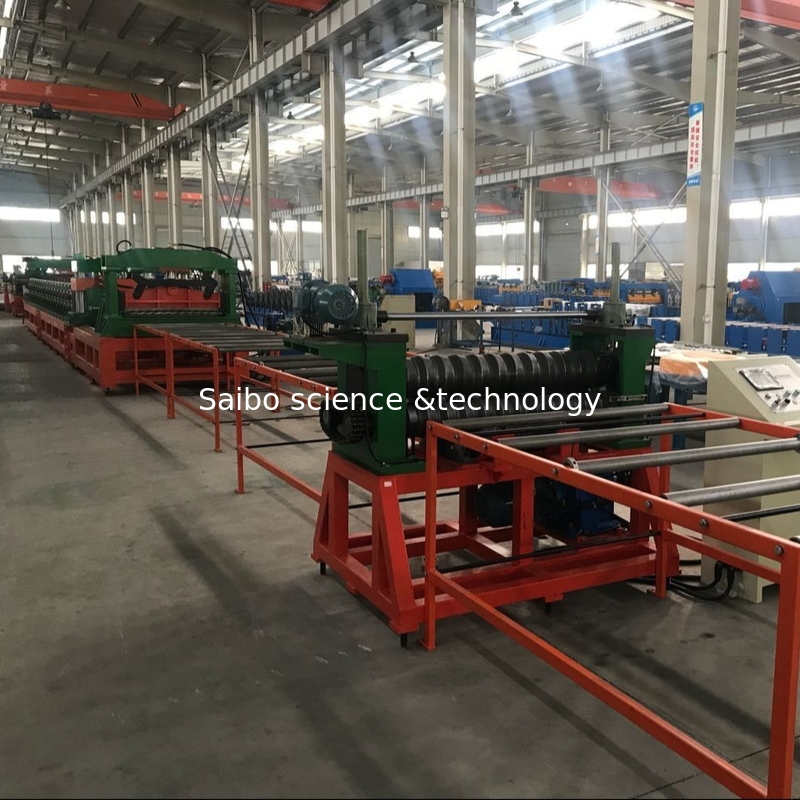

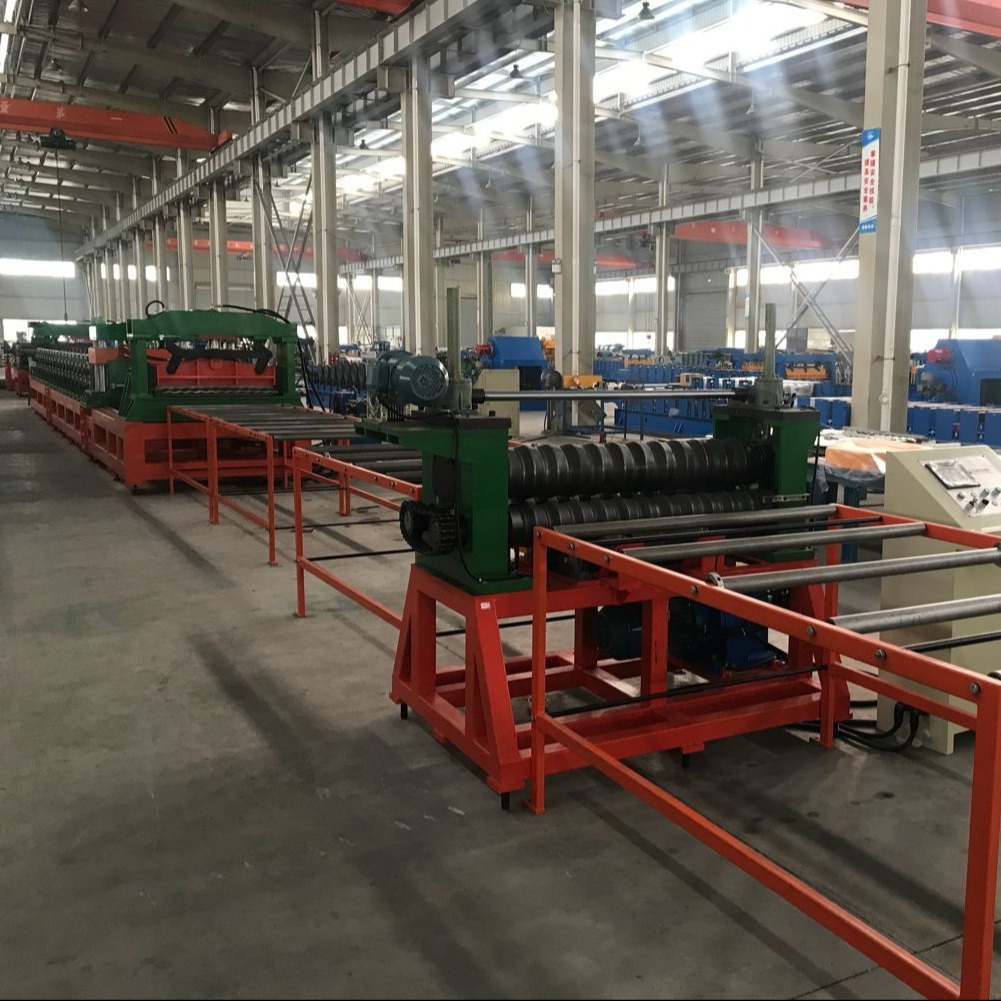

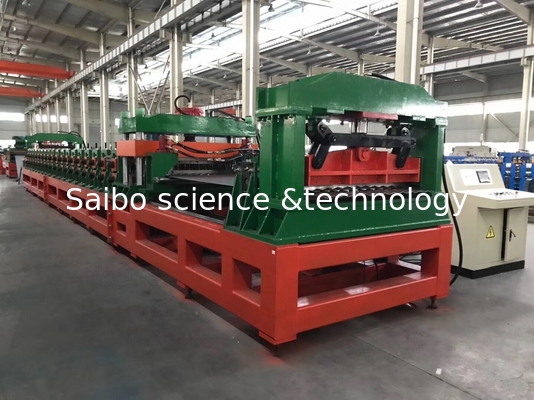

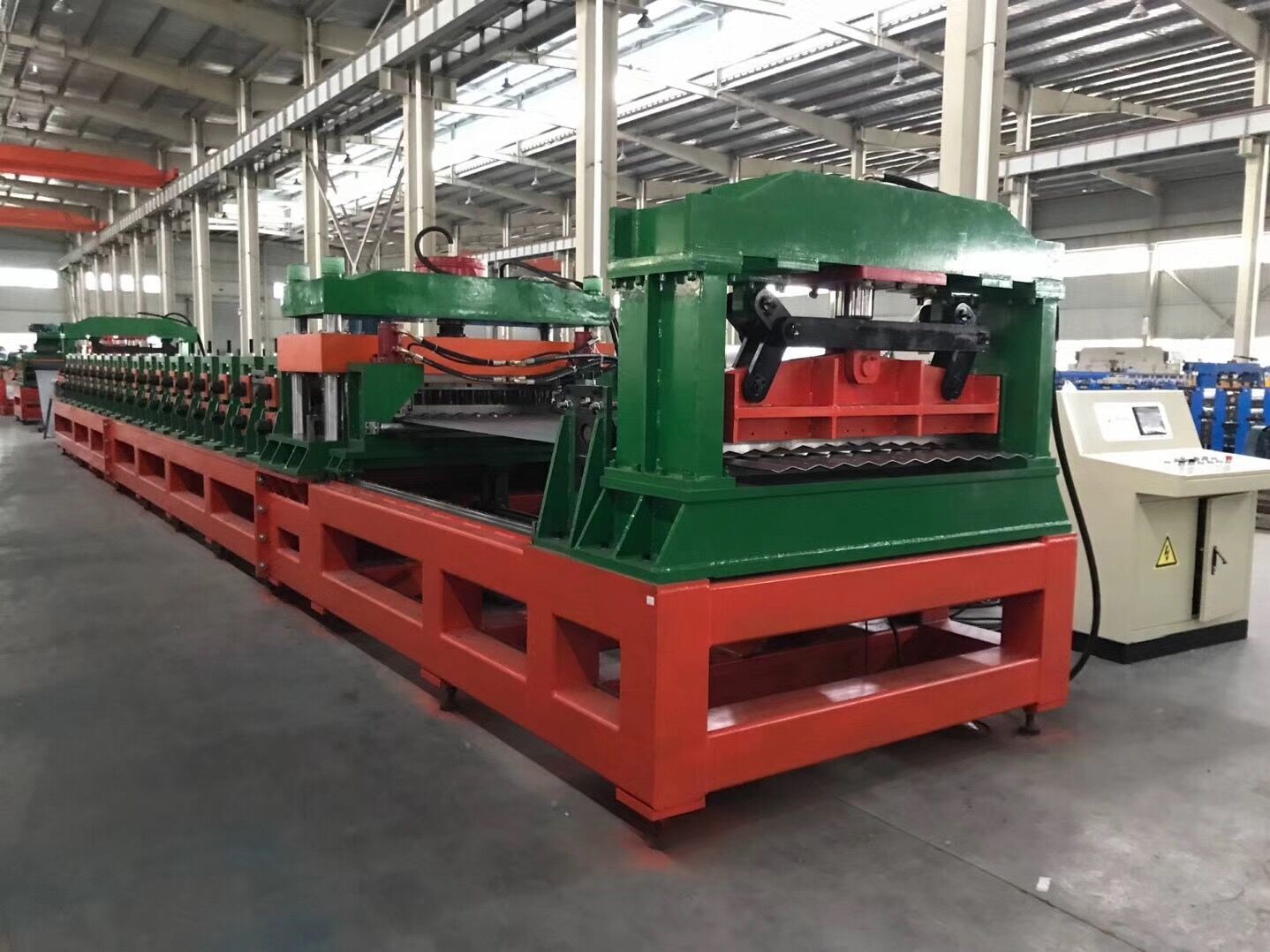

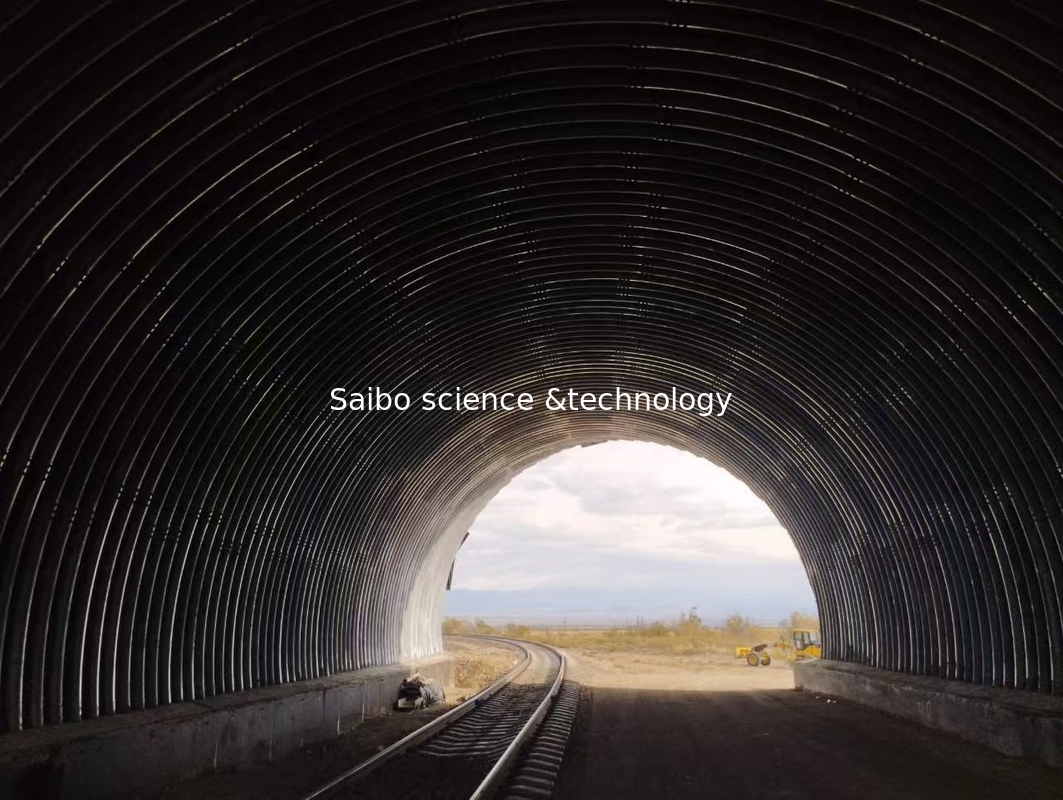

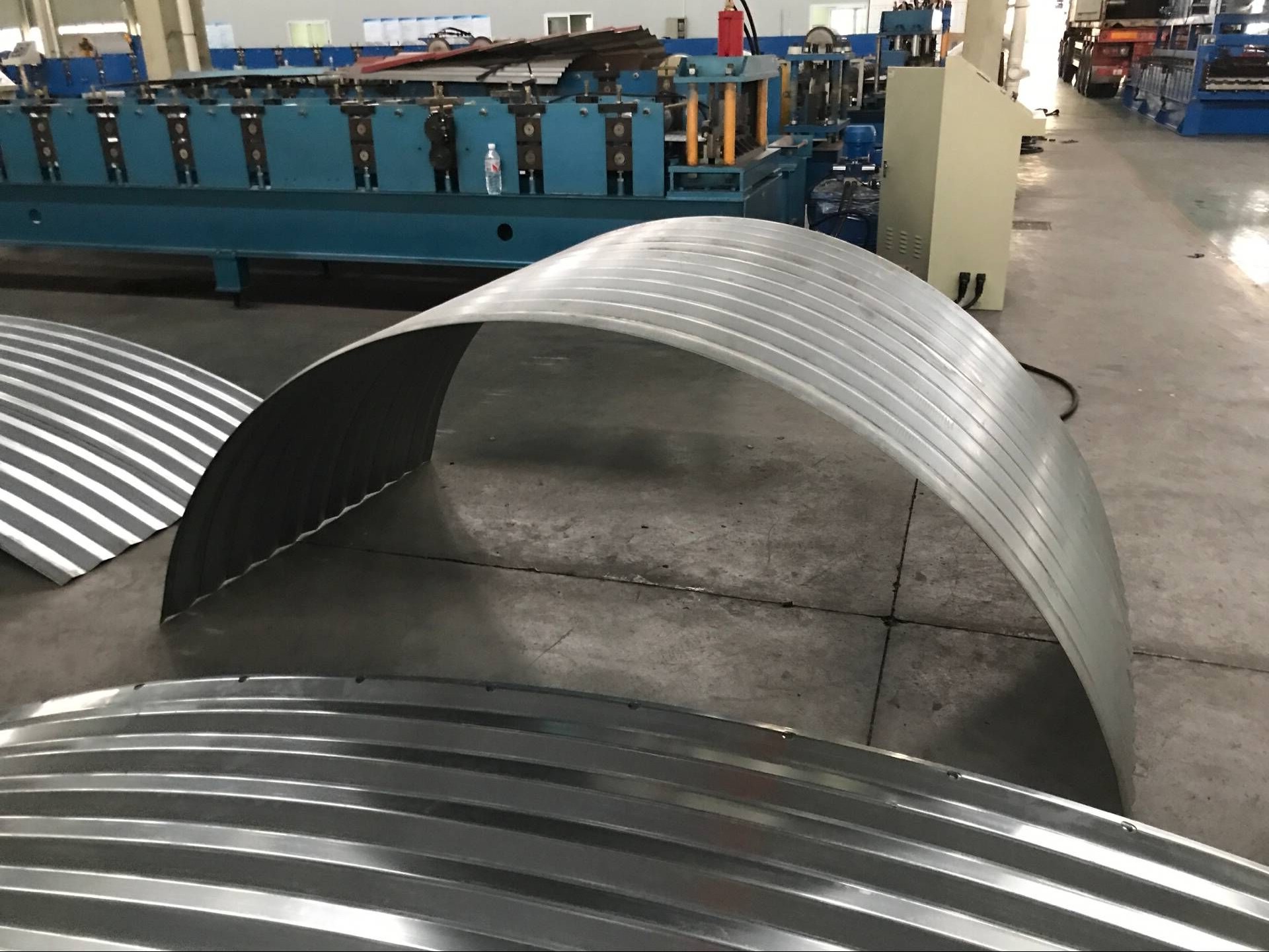

4. Foto mesin untuk referensi
5. Jaminan
1: Dijamin terhadap kerusakan karena cacat manufaktur selama 1 tahun setelah tanggal pengiriman.
2: Perbaikan tidak akan dilakukan tanpa perubahan bahkan selama masa garansi dalam keadaan berikut
- Kerusakan terjadi karena bencana alam
- Kerusakan terjadi karena kesalahan pengguna
- Kerusakan terjadi karena modifikasi
- Kerusakan terjadi karena pergerakan atau pengiriman lebih lanjut setelah pemasangan
3: Tiket pesawat, biaya transportasi, hotel,makanan dan 100$ per hari akan menjadi rekening pembeli jika insinyur produsen harus dikirim ke pabrik pembeli untuk memelihara mesin selama masa garansi.
6. FQA
1) T: Apakah Anda produsen atau perusahaan perdagangan?
A: Kami adalah produsen dan perusahaan perdagangan.
2) T: Apakah Anda menyediakan instalasi dan pelatihan di luar negeri?
A: Layanan instalasi mesin dan pelatihan pekerja di luar negeri adalah opsional.
3) T: Bagaimana dukungan purna jual Anda?
A: Kami menyediakan dukungan teknis secara online serta layanan luar negeri oleh teknisi terampil.
4) T: Bagaimana pabrik Anda melakukan tentang kontrol kualitas?
A: Tidak ada toleransi mengenai kontrol kualitas. Kontrol kualitas sesuai dengan ISO9001. Setiap mesin harus melewati pengujian berjalan sebelum dikemas untuk pengiriman.
5) Bagaimana saya bisa mempercayai Anda bahwa mesin pasted pengujian berjalan sebelum pengiriman?
A: 1) Kami merekam video pengujian untuk referensi Anda.
2) Kami menyambut Anda mengunjungi kami dan menguji mesin sendiri di pabrik kami.
6) T: Apakah Anda memiliki ini atap panel roll membentuk mesin di stok?
A: Tidak, mesin dibuat sesuai pesanan.
6. Pemasangan dan pelatihan:
a. Jika pembeli mengunjungi pabrik kami dan memeriksa mesin, kami akan mengajarkan Anda cara menginstal dan menggunakan mesin, dan juga melatih pekerja / teknisi Anda tatap muka.
b. Tanpa mengunjungi, kami akan mengirim Anda manual pengguna dan video untuk mengajarkan Anda untuk menginstal dan mengoperasikan.
C. Jika pembeli membutuhkan teknisi kami untuk pergi ke pabrik lokal Anda, silakan mengatur makan dan penginapan dan hal-hal lain yang diperlukan.
